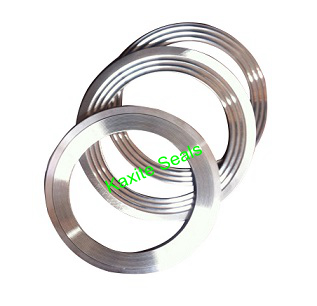

Yn easket yndustriële omjouwings, sealing prestaasjes is kritysk foar feiligens, effisjinsje, en miljeu neilibjen. Under de protte pakkingstypen dy't beskikber binne, stiet de serrated pakking - ek bekend as in Kammprofile pakking of grooved pakking - op foar syn fermogen om betroubere sealing te leverjen ûnder ekstreme omstannichheden fan temperatuer, druk en thermyske fytsen. Mar wat is krekt in serrated pakking? Yn essinsje is it in metalen pakking mei in searje konsintryske serrations of grooves op it sealing oerflak, typysk bedekt mei in sêft facing materiaal lykas grafyt, PTFE, of in net-asbest materiaal. De serrations meitsje meardere sealing linen dy't konsintrearje de compressive lading, soargje foar in strakke segel sels as flange betingsten binne minder dan ideaal. By Ningbo Kaxite Sealing Materials Co., Ltd., hat ús fabryk hege prestaasjes produsearreSerrated pakkingenfoar mear as twa desennia, tsjinjende yndustry fan oalje en gas oan gemyske ferwurking en macht generaasje.
Mar hoe ferbetteret in serrated pakking de sealingprestaasjes yn ferliking mei tradisjonele platte metalen pakkingen as spiraalwûne pakkingen? It antwurd leit yn syn unike meganyske ynteraksje mei de flens oerflakken. As komprimearre, ynbêde de serraten in bytsje yn it materiaal oan 'e kant, en meitsje in heul effektive barriêre tsjin lekkage. De metalen kearn jout strukturele sterkte en ferset tsjin druk, wylst de sêfte facing past oan flange ûnfolsleinens en ûnregelmjittichheden. Dizze kombinaasje resultearret yn útsûnderlike tightness mei relatyf lege bolt preload, ferminderjen fan it risiko fan flange skea en ferienfâldigjen ûnderhâld. Derneist biedt de serrated pakking superieure wjerstân tsjin thermyske fytsen, om't de metalen kearn en serraten beweging oanmeitsje sûnder sealkrêft te ferliezen. Dit artikel jout in wiidweidige technyske djippe dûk yn serrated pakking-ûntwerp, materiaalseleksje, prestaasjesgegevens en bêste praktiken foar tapassing, mei detaillearre spesifikaasjes út it wiidweidige produktportfolio fan ús fabryk.
De serrated pakking ûntliend syn superieure sealing effisjinsje út it prinsipe fan stress konsintraasje. Oars as in platte pakking dy't fertrout op unifoarm kompresje oer in grut gebiet, brûkt de serrated pakking konsintryske, V-foarmige of konsintryske grooves dy't konsintrearje de clamping krêft yn in rige fan smelle, hege-stress sealing linen. As de pakking wurdt komprimearre tusken twa flanges, de serrations bite yn it sêfte facing materiaal, it meitsjen fan meardere konsintryske ringen fan yntym kontakt. Dizze oanpak fan multi-line sealing is heul ferjaan foar ûnfolsleinheden fan flens oerflak, lykas krassen, korrosysjeputten, of lytse warpage, om't elke serraasje fungearret as in ûnôfhinklike segel. Sels as ien sealing line is kompromittearre, behâlde de oerbleaune linen it segel. Us fabryk byNingbo Kaxite Sealing Materials Co., Ltd. hat ús Serrated Gaskets ûntworpen mei optimisearre groove mjitkunde om it oantal aktive dichtlinen te maksimalisearjen, wylst adekwate metalen dikte foar drukbestriding behâlde.
Wichtige meganismen dy't it serrated ûntwerp superieur meitsje:
Kwantitative gegevens fan ús laboratoarium toant it effisjinsjefoardiel oan. Yn in standerdisearre leakage test (helium lek test, massa spektrometer), in platte grafyt pakking mei in 1.6mm dikte toande in lek taryf fan 0.03 mg / (m · s) by in flange druk fan 50 bar. In Serrated Gasket mei grafyt facing, mei help fan deselde flange en bolt lading, berikte in lek taryf fan 0,001 mg / (m · s) -30 kear leger. Dizze dramatyske ferbettering fan sealing effisjinsje is wêrom Serrated Gaskets binne mandaat yn in protte hege-yntegriteit applikaasjes, lykas wetterstof tsjinst en LNG ôfhanneling, dêr't sels minute lekkages binne net akseptabel.
Derneist ferbetteret it serrated ûntwerp de wjerstân fan 'e pakking tsjin "blowout" ûnder hege ynterne druk. De serrations meitsje in meganyske interlock mei it facing materiaal, foarkomt dat it wurdt extruded út de flange gap. Dit is in mienskiplike flatermodus foar sêfte pakkingen, benammen yn tapassingen mei ferhege temperatueren. Us serrated pakkingen binne hifke om ynterne drukken fan maksimaal 250 bar te wjerstean sûnder extrusion, en leverje betroubere dichting sels yn 'e alderheechste easken oan steld tsjinsten. Dizze kombinaasje fan hege sealing effisjinsje, fearkrêft, en blowout ferset is wêrom't de serrated pakking is wurden de foarkar foar krityske sealing applikaasjes wrâldwiid.
De prestaasjes fan in serrated pakking ûnder ekstreme omstannichheden wurdt bepaald troch de materialen brûkt foar sawol de metalen kearn as it sêfte facing. De metalen kearn, typysk makke fan RVS (bgl. 304, 316, 316L), jout de meganyske sterkte en spring-back nedich om te wjerstean hege clamping krêften en ynterne druk. It facing materiaal, dat kin wêze grafyt, PTFE, mica, of keramyske glêstried, soarget foar de conformability en gemyske wjerstân dy't nedich is om te dichten tsjin de proses floeistof. Troch it selektearjen fan de passende kombinaasje fan kearn en facing materialen, Serrated Gaskets kinne wurde manipulearre om te operearjen by temperatueren fan kryogenic (-196 ° C) oant 1000 ° C (mei mica of keramyske facings) en druk fan fakuüm oant 350 bar. Us fabryk by Kaxite biedt in breed oanbod fan materiaalkombinaasjes om te foldwaan oan de spesifike behoeften fan elke applikaasje.
Wichtige materiaal oerwagings foar applikaasjes foar ekstreme tastân:
Om de prestaasjes fan ús Serrated Gaskets ûnder ekstreme omstannichheden te falidearjen, fiert ús fabryk in searje typetests út yn oerienstimming mei ASME B16.20, EN 13555, en DIN 28091 noarmen. Dizze tests omfetsje in hite kompresjetest (mjitten fan ûntspanning by ferhege temperatueren), in lektest (mei helium of stikstof by wikseljende druk), en in thermyske fytstest (tusken keamertemperatuer en de maksimale tsjinsttemperatuer). Us serrated pakkingen passe dizze tests konsekwint, en berikke lekkasjesifers dy't foldogge oan de strakste TA-Luft (Dútslân) en EPA (FS) fugitive emisje easken.
Yn in resint projekt foar in raffinaderij yn it Midden-Easten, ús Serrated Gaskets mei 316L kearnen en grafyt facings waarden oantsjutte foar in destillaasje kolom operearjend by 320 ° C en 80 bar. De pakkingen waarden ynstalleare yn 20 flanges mei diameters fan 4 "oant 24". Nei trije jier fan wurking hat de plant in lekûndersyk útfierd en nul detectable lekken fûn fan 'e flanges, befêstiget de betrouberens fan ús Serrated Gaskets yn ekstreme omstannichheden. Dizze prestaasje, kombinearre mei de werbrûkberens fan 'e pakking (yn in protte gefallen kin de metalen kearn opnij wurde mei nij beklaaid materiaal), makket de serrated pakking in heul kosten-effektive oplossing foar útdaagjende sealingapplikaasjes.
Ningbo Kaxite Sealing Materials Co., Ltd. produsearret in wiidweidich oanbod fan serrated pakkingen ûntwurpen om te foldwaan oan de ferskate behoeften fan yndustriële sealing applikaasjes. Us produktoanbod omfettet standert ôfmjittings per ASME B16.20, EN 1514, en DIN 2697, lykas ek oanpaste maten foar spesjale flanges. De tabel hjirûnder jout de wichtige technyske spesifikaasjes foar ús populêrste serrated pakkingstypen, dy't wurde brûkt yn gemyske, petrochemyske, enerzjyopwekking en fiedselferwurkjende yndustry. Alle wearden binne basearre op type testen neffens ASME en EN noarmen. Us fabryk kin ek serrated pakkingen produsearje mei spesjalisearre materialen, lykas sulver-plated kearnen foar hege-temperatuer conductivity, of exfoliated grafyt facings mei hege suverens nivo.
| Parameter | Standert Graphite-Faced | PTFE-Faced | Mica-faced (hege temperatuer) | Keramyske gesicht (ekstreme temperatuer) |
| Kearn materiaal | 316L SS / 304 SS | 316L SS | Inconel 625 / 316L | Inconel 600 |
| Core dikte (mm) | 1,5 - 3,0 mm | 1,5 - 2,5 mm | 2,0 - 3,0 mm | 2,5 - 4,0 mm |
| Serration djipte (mm) | 0,3 - 0,5 mm | 0,3 - 0,4 mm | 0,4 - 0,6 mm | 0,5 - 0,7 mm |
| Facing materiaal | Útwreide grafyt (98% min suverens) | Pure PTFE (as wizige) | Phlogopite mica | Keramyske fibre + mica |
| Dikke dikte (mm) | 0,3 - 0,5 mm per side | 0,5 - 1,0 mm per side | 0,4 - 0,6 mm per side | 0,5 - 0,8 mm per side |
| Temperatuerberik (°C) | -196 °C oant +450 °C (inert gas) | -196 °C oant +260 °C | -196 °C oant +800 °C | -196 °C oant +1000 °C |
| Max druk (bar) by 25°C | 250 bar | 150 bar | 200 bar | 160 bar |
| Leksnelheid (mg/(m·s)) by 50 bar | < 0.002 | < 0.005 | < 0.003 | < 0.004 |
| Tapasbere flange typen | RF, FF, man/frou, tongue/groove | RF, FF | RF, tongue/groove | RF, tongue/groove |
Njonken dizze standertoanbiedingen biedt ús fabryk ferskate opsjonele funksjes om prestaasjes te ferbetterjen en ynstallaasje te ferienfâldigjen. Dizze omfetsje in ynderlike en bûtenste sintraalring (om de ôfstimming te ferienfâldigjen en oerkompresje te foarkommen), in lokalisearjende ring (om de pakking yn plak te hâlden by fertikale flangemontage), en in ûntwerp "gasventilaasje" (foar dûbelsidige serrated pakkingen om ynsletten gas te foarkommen). Wy biede ek in breed skala oan oanpaste maten, fan 1/2 "NPS to 60" NPS, en spesjale foarmen foar net-standert flanges. Al ús Serrated Gaskets wurde levere mei in detaillearre ynstallaasje sheet en in koppel oanbefelling chart, soargje derfoar dat de pakking is goed ynstallearre foar optimale prestaasjes.
Kwaliteitskontrôle is in prioriteit by ús fabryk. Elke Serrated Gasket ûndergiet in fisuele ynspeksje foar oerflakdefekten, in dimensionale kontrôle mei CMM (Coordinate Measuring Machine) foar krityske flanges, en in lektest foar hege drukapplikaasjes. Wy leverje in folslein materiaal traceability rapport, ynklusyf mûne sertifikaten foar de metalen kearn en sertifisearring fan de facing materiaal suverens en eigenskippen. Dizze traceerberens is essensjeel foar yndustry mei strange kwaliteitseasken, lykas nukleêre en loftfeart. Us serrated pakkingen binne folslein yn oerienstimming mei de European Pressure Equipment Directive (PED) en binne te krijen mei de CE-markearring as nedich.
Sels de serrated pakking fan 'e heechste kwaliteit sil mislearje as net goed ynstalleare. It unike ûntwerp fan 'e Serrated Gasket - fertroud op stresskonsintraasje en meardere dichtlinen - fereasket spesifike ynstallaasjeprosedueres om syn beoardielde prestaasjes te berikken. Algemiene ynstallaasjeflaters omfetsje over-tightening (wat kin ferpletterje de serrations), under-tightening (liedt ta lekkage), unjildige bout laden (feroarsaakje flange ferfoarming), en skea oan it facing materiaal by it behanneljen. By Ningbo Kaxite Sealing Materials Co., Ltd., hat ús fabryk in detaillearre ynstallaasjeprotokol ûntwikkele dat fjildvalidearre is oer tûzenen ynstallaasjes. It folgjen fan dizze rjochtlinen soarget derfoar dat de Serrated Gasket syn folsleine sealingpotinsjeel leveret en syn ferwachte libbensdoer berikt.
Essinsjele ynstallaasjestappen foar serrated pakkingen:
In saakstúdzje fan in gemyske fabryk yn 'e FS yllustrearret it belang fan juste ynstallaasje. De plant brûkte ús Serrated Gaskets op in reaktorflens dy't wurke by 250 ° C en 60 bar. Nettsjinsteande de hege kwaliteit pakkingen, de plant ûnderfûn intermitterende lekkage. Undersyk die bliken dat de flensbouten waarden oanskerpe yn in sirkulêr patroan, net in krúspatroan, wat resultearre yn unjildich laden en flensferfoarming. Nei it oplieden fan it ûnderhâldsteam op 'e juste tighteningproseduere, waard it lek elimineare, en de pakkingen diene feilloos foar de kommende trije jier oant de folgjende plande ûnderhâldshutdown. Dit foarbyld ûnderstreket dat goede ynstallaasje like wichtich is as pakking seleksje.
Us fabryk biedt in fergese ynstallaasjetrainingsprogramma foar ús klanten, dat kin wurde útfierd op it plak as online. De training omfettet pakkingshanneling, flensynspeksje, koppelberekkening, en gebrûk fan hydraulyske spanningsapparatuer. Wy leverje ek in kontrôlelist foar ynstallaasje dy't kin wurde brûkt troch ûnderhâldsteams om te soargjen dat alle stappen foltôge binne. Dêrnjonken biede wy in tsjinst foar opnij koppel foar krityske flanges, wêr't ús technici de side besykje om it opnij koppel út te fieren nei de earste termyske syklus. Troch te ynvestearjen yn goede ynstallaasje, kinne jo derfoar soargje dat jo Serrated Gaskets berikke harren maksimale prestaasjes en libbensdoer, beskermjen jo apparatuer en personiel.
Fraach 1: Wat is it ferskil tusken in serrated pakking en in spiraalwûne pakking?
Antwurd: Beide binne hege-optreden pakkingen, mar se ferskille yn konstruksje en sealing prinsipe. In spiraalwûne pakking is makke fan wikseljende lagen fan metaal en fillermateriaal wûn yn in spiraal, dy't spring-like skaaimerken en hege fleksibiliteit leveret. In serrated pakking, oan 'e oare kant, bestiet út in fêste metalen kearn mei konsintryske serrations op it oerflak, bedekt mei in sêfte facing. De serrated pakking biedt hegere blowout ferset en is minder gefoelich foar skea by ôfhanneling en ynstallaasje. It fereasket ek typysk legere boutlasten om in segel te berikken yn ferliking mei spiraalwûne pakkingen fan deselde grutte. Foar tapassingen mei swiere termyske fytsen of hege ynterne druk, is de serrated pakking faaks de foarkar kar fanwege syn robúste metalen kearn en meardere sealing linen.
Fraach 2: Kinne serrated pakkingen wurde opnij brûkt nei ferwidering?
Antwurd: Yn it algemien riede wy net oan om serrated pakkingen opnij te brûken, foaral yn krityske tsjinsten. Sadree't de pakking is komprimearre, de serrations en it facing materiaal hawwe nommen in set en meie net segel sa effektyf as opnij brûkt. Yn guon net-krityske applikaasjes mei lege druk, lege temperatuer kin it lykwols mooglik wêze om de pakking opnij te brûken as it tsjinoerstelde materiaal noch yntakt is en de serraasjes net ferfoarme binne. De metalen kearn kin faak wurde refaced mei nij facing materiaal by ús fabryk, it herstellen fan de pakking nei nije steat. Dizze tsjinst is beskikber foar grutte pakkingen dêr't ferfangingskosten heech binne. Foar feiligens-krityske tapassingen, brûke altyd in nije serrated pakking.
Fraach 3: Wat is de maksimale druk- en temperatuerwurdearring foar in serrated pakking?
Antwurd: De maksimale druk en temperatuer binne ôfhinklik fan de brûkte materialen. Mei in 316L roestfrij stiel kearn en útwreide grafyt facing, ús serrated pakkingen kinne operearje by temperatueren oant 450 ° C (yn inerte atmosfearen) en drukken oant 250 bar. Foar hegere temperatueren, mica-facing of keramyske-facing ferzjes kinne omgean oant 800 ° C oant 1000 ° C, mar de druk wurdearring nimt ôf wat. Foar kryogene tapassingen kin de pakking wurkje by -196 ° C mei PTFE-facing. It is essensjeel om ús technyske gegevensblêden te rieplachtsjen of kontakt opnimme mei ús fabryk by Ningbo Kaxite Sealing Materials Co., Ltd.
Fraach 4: Wat flange oerflak finish is nedich foar in serrated pakking?
antwurdzje: Foar optimale prestaasjes, de flange oerflak finish moat wêze Ra 3,2 oan 6,3 mikrometer (125 oan 250 mikro-inch). Dizze finish jout genôch rûchheid foar de serrations te bite yn it facing materiaal sûnder wêrtroch skea oan it facing. In flüssigere finish (Bygelyks, Ra 1,6) kin ferminderjen de wriuwing en feroarsaakje de pakking te slip ûnder bolt-up, wylst in rûger finish kin liede ta oermjittich facing wear. Us fabryk leveret rjochtlinen foar flangefoarming foar ferskate flangetypen en materialen. As de flange is corroded of hat djippe krassen, wy riede re-machining de flange oerflak foar it ynstallearjen fan de Serrated Gasket.
Fraach 5: Hoe fergelykje serrated pakkingen mei blêdpakkingen (út in blêd ôfsnien) yn termen fan prestaasjes?
Antwurd: Sheet pakkingen binne ienfâldiger en minder djoer, mar se fertrouwe op unifoarm kompresje oer in grut gebiet en binne gefoeliger foar flange irregularities en bolt load fariaasjes. Serrated pakkingen jouwe superieure sealing prestaasjes, benammen yn hege-druk, hege-temperatuer, en termyske cycling applikaasjes. It serrated ûntwerp konsintrearret de lading en makket meardere dichtlinen, wêrtroch it mear ferjaan foar flange-ûnfolsleinheden. Derneist hawwe serrated pakkingen in folle legere krûprelaxaasjefrekwinsje, en behâlde har dichtingskrêft oer de tiid. Foar krityske tapassingen dêr't lekkage kin net tolerearre, Serrated Gaskets binne de foarkar kar boppe sheet pakkingen. Us fabryk kin in ferlykjende prestaasjesanalyse leverje om jo te helpen de juste seleksje te meitsjen.
De serrated pakking is in bewezen oplossing foar easken yndustriële sealing applikaasjes, en biedt superieure prestaasjes troch syn unike serrated ûntwerp, meardere sealing linen, en materiaal veelzijdigheid. Fan hege temperatuerofen oant kryogenyske LNG-linen, fan stoom mei hege druk oant agressive gemikaliën, biedt de serrated pakking de betrouberens en feiligens dy't moderne yndustry easket. By Ningbo Kaxite Sealing Materials Co., Ltd., hat ús fabryk in reputaasje boud foar it leverjen fan heechweardige serrated pakkingen mei presys produksje, strange kwaliteitskontrôle, en djippe technyske saakkundigens. Wy biede in breed skala oan standert en oanpaste maten, likegoed as opsjoneel funksjes te ferienfâldigjen ynstallaasje en ferbetterjen prestaasjes.
